144通道LED图像拼接处理器
144通道LED图像拼接处理器

144通道LED图像拼接处理器

产品概述:VPL系列是一款高性能控制LED/LCD图像拼接处理器,同时具备高清混合矩阵功能;采用全硬件FPGA架构,强大的图像处理芯片、安全稳定,支持图像漫游、叠加、画中画等功能;广泛应用于大屏幕显示工程、部队作战指挥中心、智能交通管理中心、公安指挥控制中心、监控中心、调度中心等场所。

产品介绍

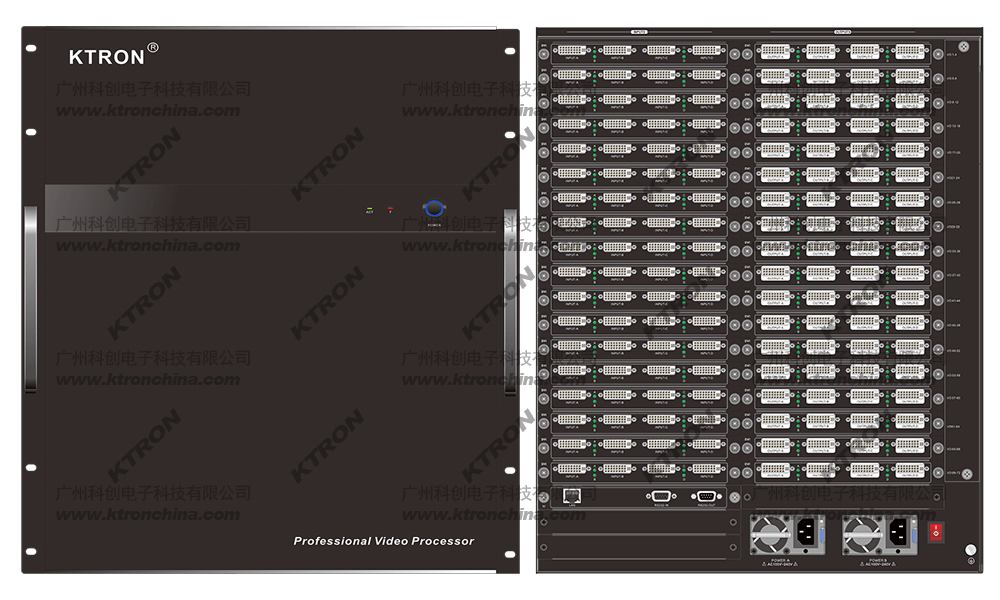

LED图像拼接处理器
VPL-7272
功能参数:

  1. 采用全硬件FPGA+架构,内部自建核心运算机制,图像处理性能优异,无内嵌操作系统
  2. 支持36通道信号输入,36通道信号输出
  3. 全交叉调度架构高速数据传输技术,底层数据传输由数据调度芯片控制,每路信号独享10.2Gbps带宽进行传输,保证了所有信号图像的完全实时显示,信号显示速度最高可达60fps
  4. 自主知识产权自适应去隔行、缩放、倍频倍线处理
  5. 支持多种模块热插拔,便于日后系统的升级和快速维护
  6. 支持VGA、CVBS、YPbPr、DVI、HDMI、Dual-Link DVI、SD/HD/3G-SDI、DP、Fiber、IP流媒体、HDbaseT等信号输入输出
  7. 支持KR-CATX-CPU编码节点视频直接上墙
  8. 支持4K信号输入输出,单路最大支持分辨率3840×2160@60Hz
  9. 针对LED分辨率普遍不规则的特点,输出任意端口可自定义非常规分辨率,完美适配LED屏
  10. 可选内置LED发射卡
  11. 支持网络解码功能,单个端口支持4路16路1080P、32路720P、36路D1解码
  12. 单屏支持48个图层开窗显示
  13. 支持去黑边及画面裁切、窗口赋值裁切等画面处理
  14. 支持对LED/LCD/DID/DLP图像任意拼接、开窗、漫游、跨屏、拉伸、缩放、分割、切割、画中画、画外画、画面叠加等功能
  15. 所有接入信号可任意设置分屏、全屏、组合屏等显示方式
  16. 不同信号格式输入输出板卡均支持无缝交叉切换,切换过程无黑屏、卡屏、抖动、撕裂等现象
  17. 支持字符叠加功能,可自定义设置文字字体、大小、颜色、背景颜色
  18. 支持单屏多窗口分割
  19. 支持多种格式超高分辨率静态底图预存
  20. 支持多层级用户权限管理、分级、分权管理;多用户同步操作,操作界面实时同步反馈
  21. 支持对多组独立的大屏集中控制,共享输入视频信号,每组大屏独立控制,输入视频信号互不干扰
  22. 支持监控子屏同步回显,可以设置在一个或多个显示单元同步显示主拼接墙的视频窗口
  23. 支持H.264及H2.65等流媒体信号接入和处理
  24. 支持单台电脑推送多个任务窗口到大屏同时显示
  25. 支持监控业务融合,与流媒体服务器、NVR、视频存储服务器设备无缝对接;
  26. 支持ONVIF、RTSP协议IP媒体流接口与第三方监控视频平台对接视频解码上墙;
  27. 支持多台桌面电脑信号推送至大屏实时显示
  28. 支持预存场景,场景一键切换,场景轮巡;最大支持512个场景
  29. 支持视频信号可视化管理,输入信号预览、输出信号回显
  30. 支持iPad/安卓/Windows平板无线可视化管理
  31. 支持输出通道映射,在软件中可随意调整输出通道顺序,极大的方便了安装维护
  32. 支持自定义输出分辨率,并将自定义的分辨率添加到系统默认列表中
  33. 支持设备集中管理功能,可对使用RS-232、RS-485、IR、TCP/UDP传输协议对第三方设备进行集中控制
  34. 支持电源冗余热备份,智能风扇管理技术,系统更加稳定
  35. 支持按需开发,提供第三方SDK开发工具及文档

输入信号卡
型号卡 信号端口参数
DVI信号卡: DVI-D,兼容HDMI,支持1920*1080P
HDMI 信号卡: HDMI1.3数字接口, 支持1920*1080P
HDMI 4K信号卡: HDMI1.4数字接口,最大支持3840x2160
SDI 信号卡: SDI/HD-SDI支持分辨率720P50/60,1080P25/30/50/60
VGA 信号卡: DB-15M模拟接口,支持1920*1080P;
BNC 信号卡: 15P针接口,每个接口可通过尾线连接8路BNC信号源
网络视频解码信号卡(H.264): 单个端口支持4路1080P,或8路720P,或36路D1 IP解码,或2路桌面、窗口推送
网络视频解码信号卡(H.265): 单个端口支持16路1080P,或32路720P,或36路D1 IP解码; 或4路4K 解码,或4路桌面、窗口推送
输出信号卡
型号卡 信号端口参数
DVI信号卡: DVI-D数字接口,最大支持1920*1080P
HDMI信号卡: HDMI数字接口,最大支持1920*1080P
HDMI 4K信号卡: HDMI1.4数字接口,最大支持3840x2160
大屏回显信号卡: 同步回显大屏信号
信号预监卡: 软件预监信号源功能,即通过软件预览信号源
控制单元
RJ45网口:  1个,10/100M/1000M自适应,支持局域网内其他设备对处理器进行远程控制
RS232串口:  1个,支持联动控制矩阵、大屏幕以及中控的接入
环境参数
电源:  100VAC~240VAC 50/60Hz
工作温度:  工作温度:-30℃~60℃
工作湿度:  相对湿度:5%~90%% 无冷凝
平均无故障时间 >90000小时
