产品概述:DMX系列产品是一款配置灵活、性能可靠的高清混合矩阵。硬件模块化设计,支持4×4至8×8、16×16、36×36、64×64、160×160路输入和输出;真正的交叉切换,不分信号格式,可以任意输入切换到任意输出;广泛应用于视频会议、政府会议室、大屏幕显示工程、部队作战指挥中心、智能交通管理中心、公安指挥控制中心等场所。

产品介绍
高清混合矩阵|插卡式混合矩阵主机

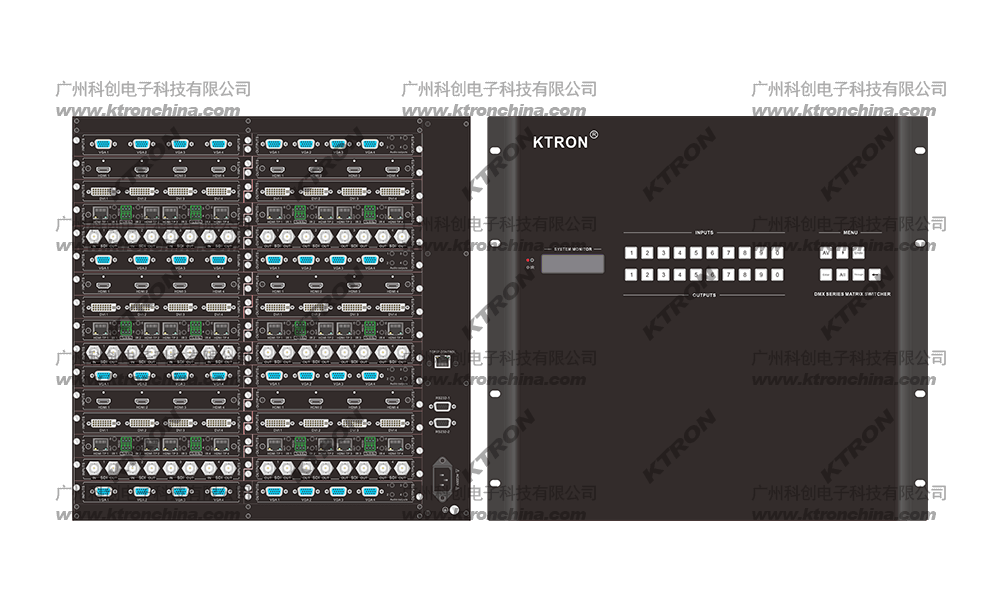

DMX6464
功能特点:

  1. 采用FPGA阵列式纯硬件技术架构,无操作系统,进口高带宽芯片,背板带宽最高可达15.2 Gbps
  2. 采用模拟/数字信号转换、视频缩放和高速数字切换技术,无论使用何种类型的信号都能提供完美的视频效果
  3. 全数字化切换,输出卡能实现真正实时的无缝切换, 切换过程无延时、无黑屏、闪屏
  4. 模块化、可扩展升级和热插拔的设计,支持64路输入信号,64路输出信号
  5. 输入/输出信号:支持 CVBS, VGA, YPbPr, S-Video、DVI, HDMI, SD/HD/3G-SDI, 光纤, HDBaseT, IP流媒体, Dual-Link DVI、DP
  6. 每张板卡支持4路输入/输出信号
  7. 每路信号均带独立音频,支持音频加嵌、解嵌,既可选择独立音频输入、输出,也可选择内嵌音频输入、输出
  8. 真正的交叉切换,不分信号格式,可以任意输入切换到任意输出
  9. 兼容DVI1.0、HDMI1.4、HDTV,符合HDCP、CEA-861E标准
  10. 自动EDID管理,允许读取输出设备EDID或储存的EDID并应用到任意输入卡上
  11. 自动调整颜色位深,防止信号源与显示设备之间的兼容性问题
  12. 自动输出每个相连显示器的图像解析度视频,支持音、视频及控制信号双向透明传输
  13. 智能检测功能,能实时检测当前输入通道是否有信号输入以及输出通道是否连接终端显示设备
  14. 信号均衡补偿、修正、自动调节和时钟恢复功能,确保信号转换切换后无损耗,有效减少因为线路传输而导致的确定性抖动(ISI)
  15. 倍频倍线功能,对图像信号进行倍线缩放、倍频增强显示,将不同分辨率的信号统一处理输出相同分辨率的信号
  16. 输出信号内置 SuperScale技术提供完美适应所连接显示器的视频,消除视频源和显示器支持不同分辨率时的集成问题
  17. 128组场景存储功能,可通过前面板或中控调用切换
  18. 具有固件现场升级、掉电记忆功能和现场记忆功能、前面板LCD液晶显示功能
  19. 支持4K×2K分辨率,并向下兼容其他常见分辨率,内置显示设备常见分辨率列表可供快速选择
  20. 支持WEB网络、USB、串口、红外、App、面板多种控制方式
  21. 支持分离式按键面板控制,支持桌面,嵌入式墙面及机柜安装,支持多台矩阵共享同一面板或者多个面板交叉控制一台矩阵切换器
  22. 支持自定义输出分辨率,刷新率等参数;输出分辨率任意设置,更好的兼容输出终端
  23. 支持对CVBS、YPbPr, S-Video、DVI、HDMI信号的独立的亮度、对比度,饱和度、锐度、色调调节
  24. 支持对VGA信号的独立的亮度、对比度、饱和度、色温和相位的调节
  25. 支持字符叠加显示功能,可自定义字符的内容,大小、位置,颜色、背景色
  26. 拼接输出卡支持视频拼接功能,图像视窗在全屏范围内可以任意缩放、叠加、漫游
  27. 预览卡支持输入信号预览;控制卡可实现中控功能
  28. 输入卡VGA/YUV/CVBS接受RGBHV、高清分量视频、S-视频和复合视频,完全兼容HDTV,自适应分辨率输出,符合HDCP标准。
  29. AV卡视频信号支持NTSC和PAL制式
  30. VGA输入输出卡同时支持CVBS/YPbPr/RGB信号,主板自动识别信号,无需人工干预
  31. DVI输入输出卡同时支持HDMI/DVI/VGA/YPbPr/CVBS/RGB信号,更加灵活的配置
  32. 支持冗余电源,可热插拔,更好的提升系统稳定性
  33. 内置RS-232通讯接口,支持中控、电脑及第三方设备控制
  34. 内置监测模块,对设备内各种功能模块进行检测。还可监测工作状态、工作温度,具有异常状态实时报警功能
  35. 内置1路网络接口,直接支持安卓/苹果/Windows 应用程序对其无线控制(选配)
  36. 国际标准电源(AC100~AC240V,50/60Hz)

产品规格:

输入路数 64路
输出路数 64路
输入板卡类型 DMX-I-HD4 DMX-I-DVI4 DMX-I-SDI4
DMX-I-HDbaseT4 DMX-I- FIBER4 DMX-I-VGA4
DMX-I-AV4 DMX-I-HD4(4K) DMX-I-HS
DMX-I-HV 定制卡
输出板卡类型 DMX-I-HD4 DMX-I-DVI4 DMX-IN-SDI4
DMX-O-HDbaseT4 DMX-O- FIBER4 DMX-O-VGA4
DMX-O-AV4 DMX-O- CMD DMX-O-PREVIEW
DMX-I-HD4(4K) DMX-I-HS DMX-I-HV
最大接口带宽 15.2Gbps
执行标准 兼容DVI1.0、HDMI1.4、HDTV,符合HDCP、CEA-861E标准
支持分辨率 3840x2160p @ 24/25/30 Hz, 4096x2160p @ 24/25/30 Hz, 3840x2160p @ 60 Hz, 4:2:0, 4096x2160p @ 60 Hz, 4:2:0
音频格式 PCM,DolbyAtmos®, Dolby®TrueHD, DolbyDigital Plus™, Dolby DigitalEX, DolbyDigital, DTS-HD Master Audio™, DTS-HD High Res, DTS 96/24, DTS-ES®, DTS, Analog Stereo
串行控制接口 RS-232,9-针母D型接口与9-针公D型接口
波特率与协议 波特率:9600(默认)~115200bsp,数据位:8位,停止位:1,无奇偶校验位
串行控制口结构 9针母D型接口:2 = TX,3 = RX,5 = GND;
9针公D型接口:3 = TX,2 = RX,5 = GND
以太网控制接口 RJ-45母接口
以太网控制协议 TCP/IP
以太网控制速率 自适应10M/100M,全双工或半双工
电源 100VAC ~ 240VAC,50/60 Hz,国际自适应电源
温度 储存、使用温度:0~ +50°C
湿度 储存、使用湿度:20% ~70%
平均故障间隔时间 30,000小时
质保 1年免费保修,终生维护
